X4-850 MAP fotogrammetriai rendszer




Tartalma:

  • Mission Planner küldetés tervező szoftver

MissionPlanner

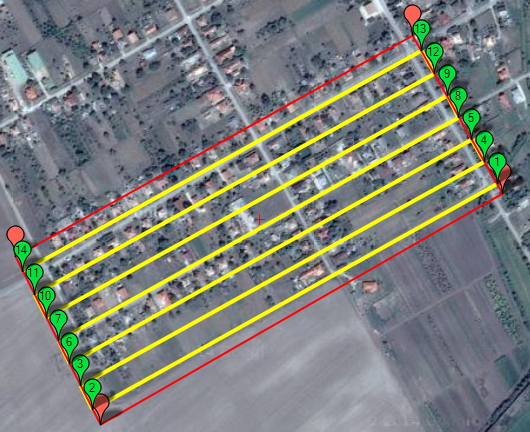

Ingyenes szoftver, amely a quadkopter Pixhawk repülés vezérlőjének tartozéka. A szoftver nyílt forráskódú, több féle (pl. androidos tabletre tölthető) változatban is elérhető. A Google alapú térképen elhelyezzük a felmérendő területet befoglaló sokszög csúcspontjait (alakja, mérete nincs korlátozva), majd a szoftver a felhasználó által megadott kamera paraméterek alapján megtervezi a repülési sorok és a fényképkészítési pontok helyét. A repülési magasság és az átfedés mértéke tetszés szerint módosítható. A küldetés adatait feltöltjük a drón repülés vezérlőjére, majd elindítjuk. A drón teljesíti a küldetést. Az utolsó kép elkészítése után visszatér a kiindulási pontra. Leszállás után a kamerából kivesszük a tároló egységet (SD kártyát), a repülési adatokat pedig letöltjük a vezérlő memóriájából USB kábellel. A képek georeferálását ezután a Mission Planner szoftverrel végezzük el.

A repülés tervezésén kívül a Pixhawk felkonfigurálására, a teljes rendszer működésének ellenőrzésére és beállítására is alkalmas.

  • 3DSurvey képfeldolgozó szoftver

[részletes ismertetés itt]

A légi fényképek egymáshoz kapcsolását, a sűrű pontfelhő, az ortofotó, és a 3D magassági modell előállítását végezhetjük el vele. Emellett a szoftver alkalmas a pontfelhőből pontok 3D koordinátáinak levételére, terület és térfogat számításra, hossz- és keresztszelvény rajzok villámgyors előállítására is.

  • Betanítás, Alapismeret modul (3 óra)
  • Betanítás, Repülés modul (4 óra repülés gyakorló drónnal)
  • Betanítás, Tervezés modul (2) óra
  • Betanítás, Photoscan feldolgozás modul (4 óra)


Választható kiegészítők:

  • Virtual Surveyor szoftver
  • Számítógép a képfeldolgozáshoz, telepítéssel, beállítással
