Phantom MAP fotogrammetriai rendszer




Tartalma:

Pix4dCapture

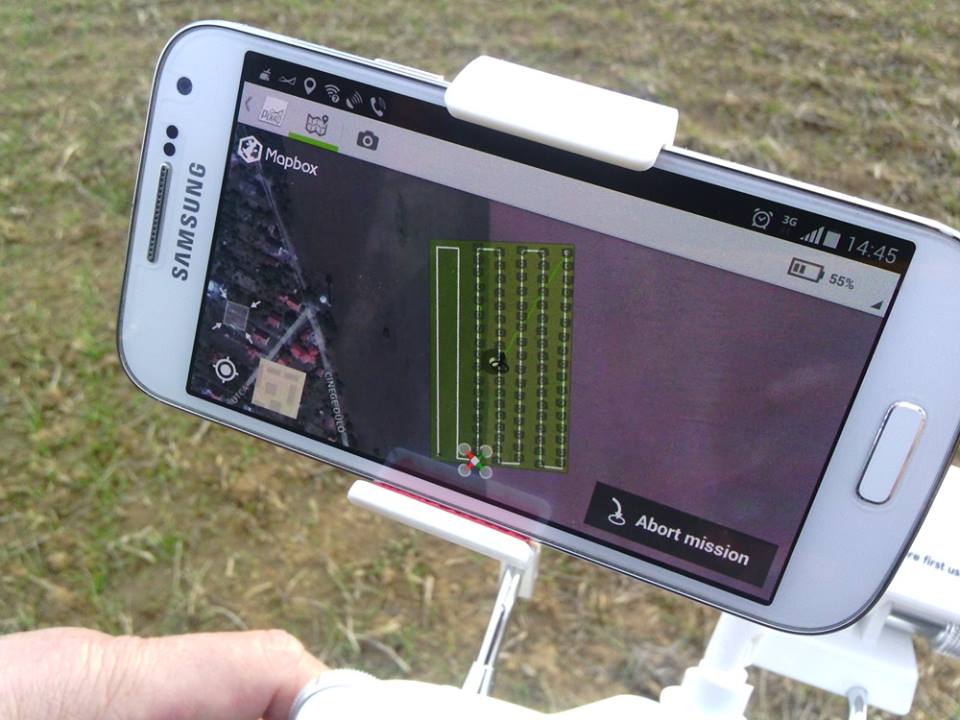

Ingyenes szoftver, amely androidos telefonra vagy tabletre telepíthető. Rendkívül egyszerű kezelésű, gyorsan megtanulható, ugyanakkor korlátozott lehetőségeket nyújtó szoftver. A Google alapú térképen elhelyezzük a felmérendő területet befoglaló - kb. maximum 200x200 m méretű - téglalapot, majd a szoftver a quadrokopter kamerájának paraméterei alapján megtervezi a repülési sorok és a fényképkészítési pontok helyét. A alkalmazás Phantom 2/3/4, Inspire 1, Matrice, Bebop és Solo típusú multikopterekhez használható. A repülési magasság 50-100 méter között állítható. Az "Indítás" gomb megnyomása után a multikopter automatikusan elindul és teljesíti a küldetést. Küldetés közben a szoftver a fenti illusztráción látható módon tájékoztat a küldetés menetéről. Egyértelműen látható, hogy hol jár a drón, hol készített fényképet. Az utolsó kép elkészítése után visszatér a kiindulási pontra. Leszállás közben WiFi kapcsolaton keresztül automatikusan letölti a képeket a kopterről a telefonra vagy tabletre. Eközben a képek georeferálását is elvégzi.

  • 3DSurvey feldolgozó szoftver

3DSurvey-grid

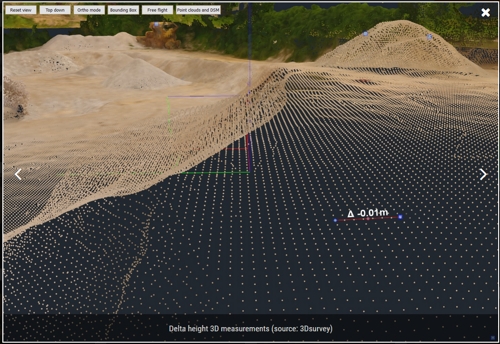

A légi fényképek egymáshoz kapcsolását, a sűrű pontfelhő, az ortofotó, és a 3D magassági modell előállítását végezhetjük el vele. Ezen túlmenően a szoftver térfogat és területszámítás, valamint metszeti rajz készítés funkciót is tartalmaz.

  • Betanítás, Alapismeret modul (1 óra)
  • Betanítás, Repülés modul (2 óra repülés gyakorló drónnal)
  • Betanítás, Tervezés modul (1) óra
  • Betanítás, 3DSurvey feldolgozás modul (2 óra)


Választható kiegészítők:

  • Virtual Surveyor szoftver
  • Számítógép a képfeldolgozáshoz, telepítéssel, beállítással
  • Tablet vagy okostelefon a terepi vezérléshez
  • A DJI multikopter gyári kiegészítői (akku, töltő, stb)
